科技小组制作的涡流制动演示装置由电磁铁和圆盘控制部分组成。

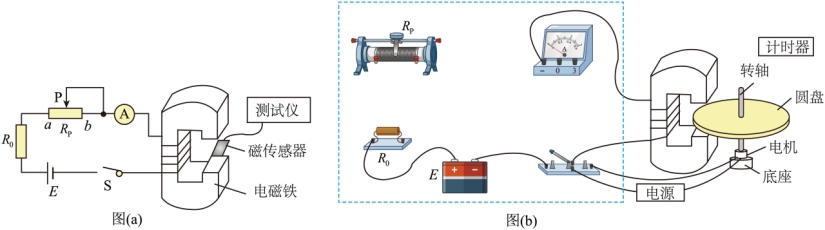

图(a)是电磁铁磁感应强度的测量电路。所用器材有:电源E(电动势15V,内阻不计);电流表A(量程有0.6A3A,内阻不计);滑动变阻器RP(最大阻值100Ω);定值电阻R0(阻值10Ω);开关S;磁传感器和测试仪;电磁铁(线圈电阻16Ω);导线若干。图(b)是实物图,图中电机和底座相固定,圆形铝盘和电机转轴相固定。



请完成下列实验操作和计算。

(1)量程选择和电路连接。

由器材参数可得电路中的最大电流为         A(结果保留2位有效数字),为减小测量误差,电流表的量程选择0.6A挡。

图(b)中已正确连接了部分电路,请在虚线框中完成RPR0A间的实物图连线

(2)磁感应强度B和电流I关系测量。

将图(a)中的磁传感器置于电磁铁中心,滑动变阻器RP的滑片P置于b端。置于b端目的是使电路中的电流         ,保护电路安全。

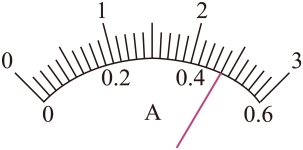

将滑片P缓慢滑到某一位置,闭合S。此时A的示数如图所示,读数为         A。分别记录测试仪示数BI,断开S



保持磁传感器位置不变,重复步骤

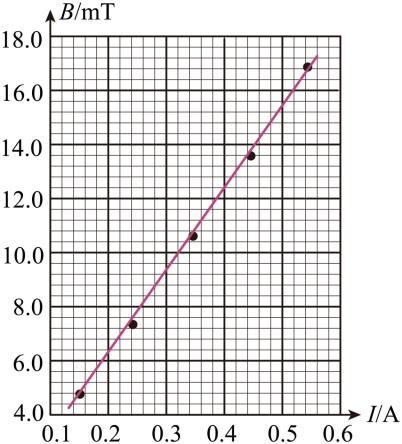

下图是根据部分实验数据描绘的BI图线,其斜率为         mT/A(结果保留2位有效数字)。



3)制动时间t测量。

利用图(b)所示装置测量了t,结果表明B越大,t越小。

...
